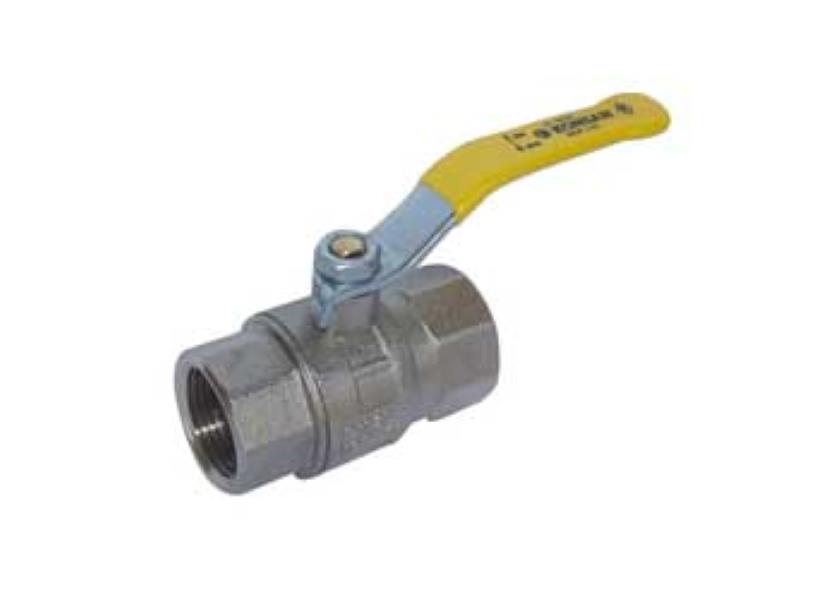

Doğal Gaz Vanası Ölçü Tablosu
|
|
Boru Dişi
|
Anma Boyutu
|
D (mm)
|
L (mm)
|
B (mm)
|
C (mm)
|
|
1/2"
|
15
|
15
|
58
|
85
|
43
|
|
3/4"
|
20
|
20
|
66
|
85
|
47
|
|
1"
|
25
|
25
|
78
|
97
|
47
|
|
1 1/4"
|
32
|
32
|
92
|
111
|
60
|
|
1 1/2"
|
40
|
40
|
101
|
153
|
77
|
|
2"
|
50
|
50
|
122
|
153
|
85
|
Çalışma Basıncı : MOP 5-20
Bağlantı Şekli : Standart Boru Dişi
Çalışma Sıcaklığı : Max. 60 oC
Kullanıldığı Yerler : Yanıcı Gaz (Doğalgaz,LPG, v.s.) tesisatlarında
|
Doğal Gaz Vanası Malzeme Listesi
|
|
No
|
Parça Adı
|
Malzeme
|
|
1
|
Gövde
|
CuZn40Pb2 (Nikel Kaplı)
|
|
2
|
Kapak
|
CuZn40Pb2 (Nikel Kaplı)
|
|
3
|
Küre
|
CuZn40Pb2 (Krom Kaplı)
|
|
4
|
Sızdırmazlık Ringi
|
PTFE (Teflon)
|
|
5
|
Mil
|
CuZn39Pb3
|
|
6
|
Kol
|
Çelik (PVC Kaplı)
|
|
7
|
Salmastra (O-ring)
|
Nitril / NBR
|
|
8
|
Somun
|
Çelik (Galvaniz Kaplı)
|
