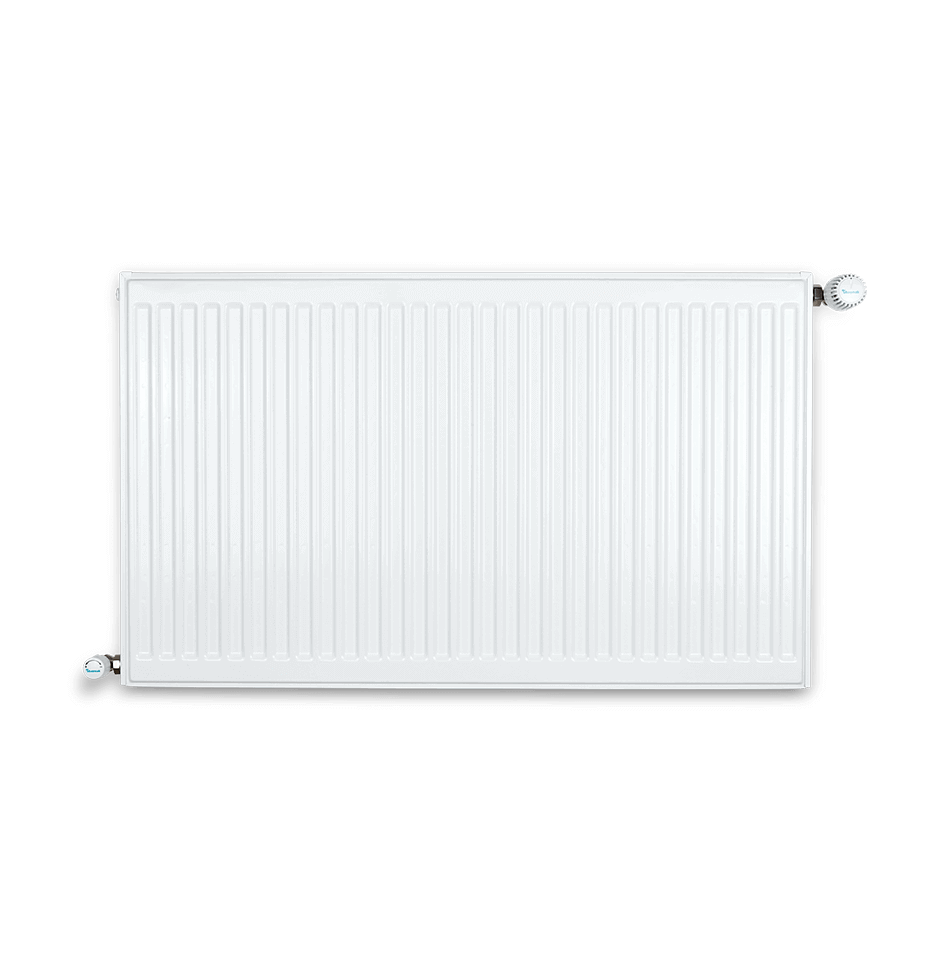

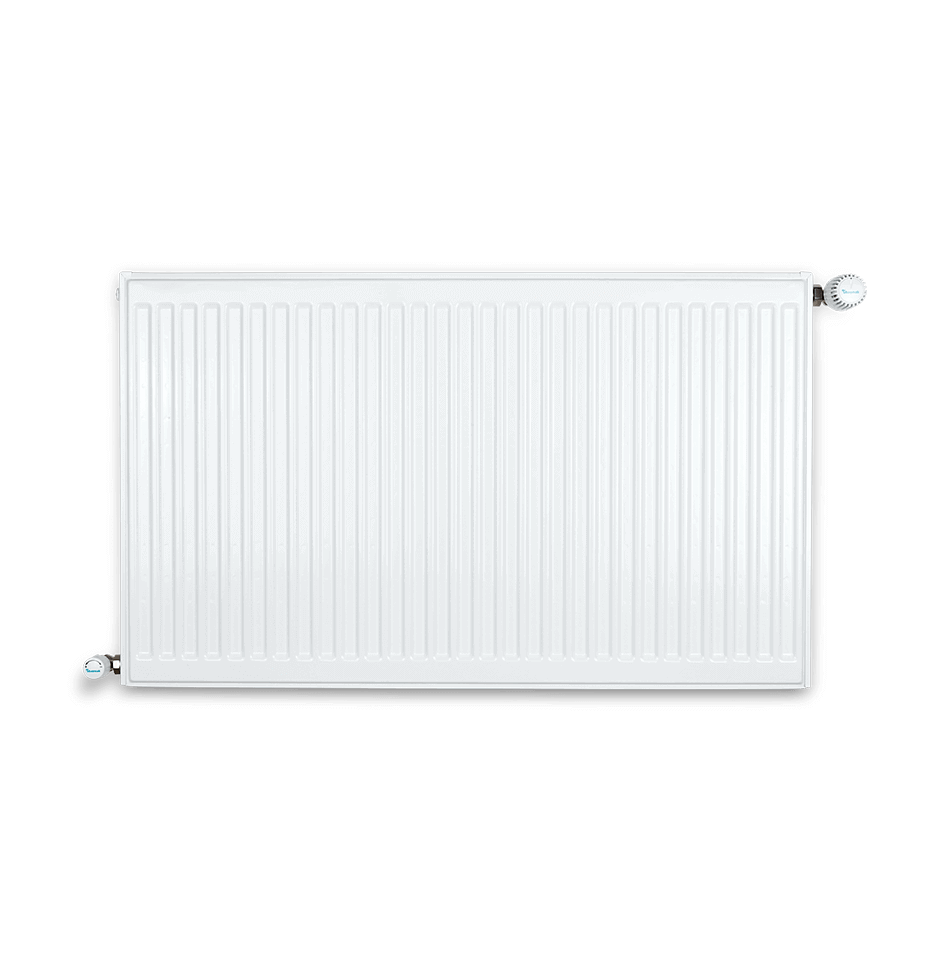

KAPASİTE: TIP22 PKKP22X600X600
GARANTİ SÜRESİ: 10 Yıl
ÖNEMLİ NOT: Garantiyi Baymak (üretici firma) kendisi vermektedir. Paketi açılan üründe kurulum ve montajdan sonra veya önce bir sorun tesbit edildiğinde, sorunun çözümü veya değişimi için Baymak’nin yetkili servisleri ile irtibata geçilmelidir. Tüm sorumluluk onlardadır. Paketi açılmış veya hasar verilmiş satılamayacak hale gelmiş ürünün iadesi alınmamaktadır.
Genel Özellikler
- 5 Farklı Tipte (10-P, 11-PK, 21-PKP, 22-PKKP, 33-DKEK)
- Star Panel Radyatörler 5 Farklı Yükseklikte (300-400-500-600-900mm)
- 400mm’den 3000mm’ye Kadar 27 Farklı Uzunluk Seçenekleri
- 13 Bar Test Basıncı
- 10 Bar Maksimum Çalışma Basıncı
- 110˚C Maksimum Çalışma Sıcaklığı
- TS EN 442 Standartlarına Uygun Üretim
Teknik Özellikler
Radyatör Tipi
|
Radyatör
Yüksekliği (mm)
|
Eksenler Arası
Mesafe (mm)
|
Genişlik (mm)
|
Ağırlık (kg/mt)
|
Su Hacmi (l/m)
|
| 10 - P |
300 |
245 |
45 |
6.40 |
1.50 |
| 400 |
345 |
45 |
8.60 |
2.00 |
| 500 |
445 |
45 |
10.30 |
2.60 |
| 600 |
545 |
45 |
12.40 |
3.00 |
| 900 |
845 |
45 |
18.10 |
4.50 |
| 11 - PK |
300 |
245 |
45 |
8.00 |
1.50 |
| 400 |
345 |
45 |
10.90 |
2.00 |
| 500 |
445 |
45 |
13.20 |
2.50 |
| 600 |
545 |
45 |
16.20 |
3.00 |
| 900 |
845 |
45 |
24.20 |
4.50 |
| 21 - PKP |
300 |
245 |
76 |
13.90 |
3.00 |
| 400 |
345 |
76 |
18.80 |
4.00 |
| 500 |
445 |
76 |
21.00 |
5.00 |
| 600 |
545 |
76 |
27.70 |
6.00 |
| 900 |
845 |
76 |
41.70 |
8.00 |
| 22 - PKKP |
300 |
245 |
100 |
35.60 |
3.00 |
| 400 |
345 |
100 |
21.40 |
4.00 |
| 500 |
445 |
100 |
27.60 |
5.00 |
| 600 |
545 |
100 |
31.80 |
6.10 |
| 900 |
845 |
100 |
47.65 |
9.00 |
| 33 - DKEK |
300 |
245 |
162 |
23.30 |
4.50 |
| 400 |
345 |
162 |
32.00 |
6.00 |
| 500 |
445 |
162 |
39.30 |
7.50 |
| 600 |
545 |
162 |
47.30 |
9.00 |
| 900 |
845 |
162 |
71.50 |
15.20 |

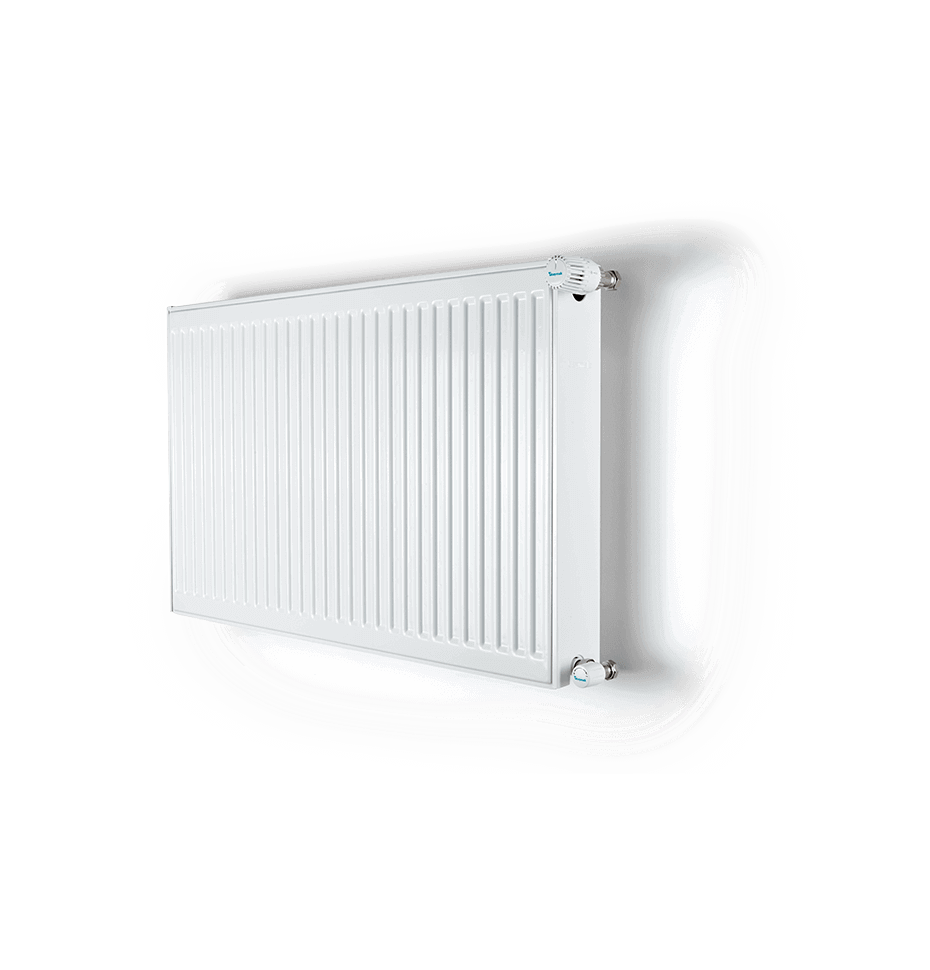

Star Panel Radyatörler
Yüksek teknolojiye sahip üretim hatlarında, ısıl verimliliği yüksek ve hatasız radyatör üretimini hedefleyen BAYMAK, TSE EN 442, ISO 9001-2000, GOST-R, DIN EN 442 ve CE kalite belgelerine sahiptir.
Radyatörler, 13 bar basınçta test edilir. Yüksek su hacimli su dolaşım kanalları ve maksimum yüzey alana sahip konvektörleriyle yüksek ısıl güce sahiptir. Her bir radyatör, kimyasal temizlik ve fosfat kaplamadan sonra su bazlı astar boyadan geçmektedir. Radyatörler, RAL 9016 beyaz epoxy- polyester elektrostatik toz boyayla 200oC fırınlarda boyanır. Ürünler, balonlu naylonlar ile kaplanarak her türlü dış ortam şartlarına karşı dayanıklı şekilde ambalajlanır ve tüm aksesuarlarıyla birlikte sevk edilir. Kolay monte edilir.
Baymak Star Panel Radyatörler, en son teknolojiye sahip bilgisayar kontrollü tam otomatik modern kaynak hatlarında üretilip %100 test edilmektedir. Türkiye’nin her yerine yayılmış, Baymak Yetkili Servis ağının garantisindedir.
Baymak Star Panel Radyatörleri 5 farklı tipte (10-P, 11-PK, 21-PKP, 22-PKKP, 33-DKEK), 5 farklı yükseklikte (300-400-500-600-900 mm) ve 400 mm’den 3000 mm’ye kadar 27 farklı uzunlukta üretilmektedir. 33 mm optimum hatvesi ile yüksek basınç dayanımı, düşük su hacmi sayesinde de işletme giderlerinde tasarruf ve
verimlilik sağlanmaktadır. Patentli fittingsi ile, döküm ve çelik dilimli radyatörlerin yerine monte edilebilme özelliği bulunmaktadır. Garnitürlü tipler ile zeminden beslemeli tesisatlara uygundur. İstenildiğinde özel aksesuarı sayesinde zemine de montajı yapılabilir. Özel ambalajı ile nakliye ve montaj esnasında darbelere karşı dayanıklıdır. Yüksek performans, uygun fiyat ve süratli teslimat en büyük ayrıcalıklarımızdır.
-
- Şık dizayn
- Termostatik kontrol olanağı
- Pratik montaj
- Yüksek ısıl verim
- Zengin ürün çeşitliliği
- Monte edilmiş üst ve yan kapak
-

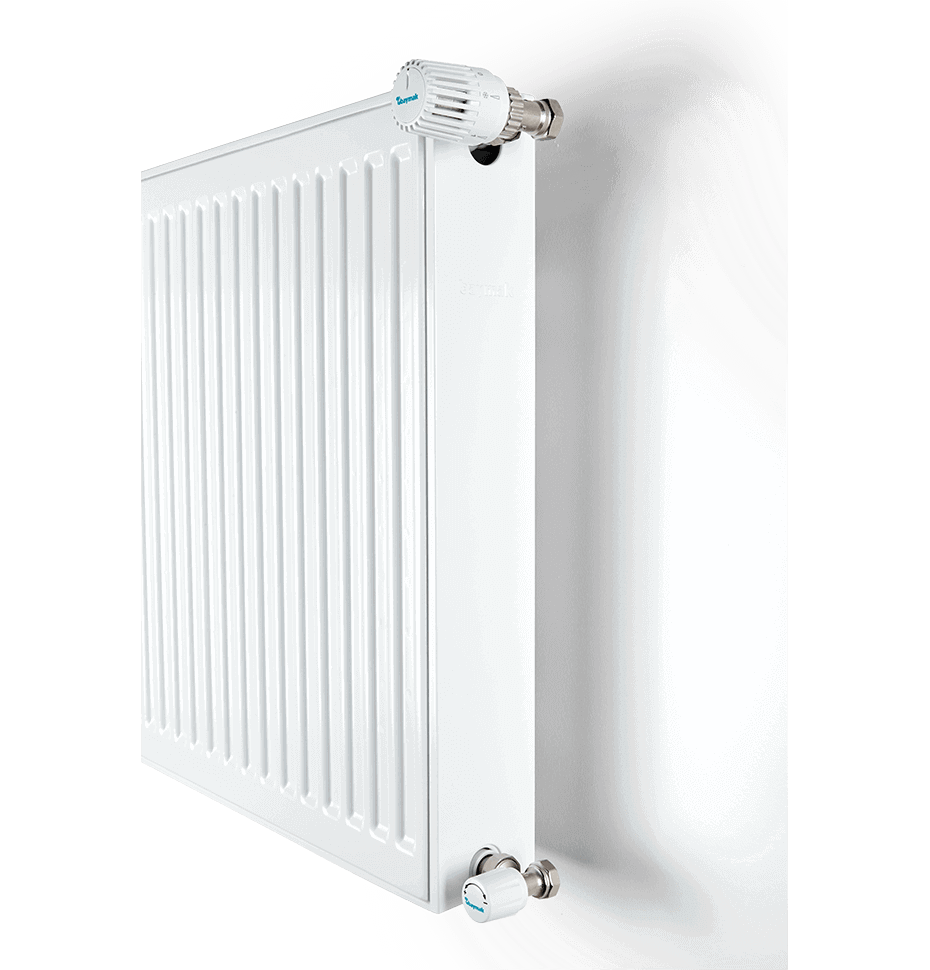

Baymak Kompakt Star Panel Radyatörler gidiş ve dönüş bağlantısı sayesinde yandan ve termostatik kontrol olanağı ile alttan bağlantı özelliğine sahiptir. Standart askı aparatı ile çift taraflı kullanım özelliğine sahiptir. Termostatik kontrol sayesinde, oda sıcaklığını ayarlayarak enerji tasarrufu sağlar.
- Alttan bağlantı özelliği
- Yüksek performans
- Yüksek ısıl verim
- Yüksek verimlilik
- Termostatik vana ile kontrol olanağı
Baymak Star Panel Radyatörleri, tapalı ve ventil garnitürlü tipleri ile zeminden beslemeli, termostatik vana kontrollü tesisatlara uygundur.
Siparişlerde tapalı veya ventilli olma durumu ile C konsol sayesinde
sıcak soğuk su giriş-çıkış ağızlarının yönü (sol-sağ) belirtilmesine gerek kalmamaktadır.
Plastik Kapak
Ventil
(SOL)
6 giriş-çıkışlı özel garnitürü sayesinde klasik montaj da yapılabilmektedir. Ventil garnitürlü tiplerde ventil, radyatör içerisine montajı yapılıp plastik kapak takılarak sevk edilir. Dışarıdan termostatik vana ayar kafası temin edilir, plastik kapağın yerine montajı yapılır. Bu sayede radyatörlerin otomatik sıcaklık kontrolü sağlanır.
Tapa
27,5 50
Baymak Star Kompakt Panel Radyatör Tipleri
Termostatik
vana
Ayar
düğmesi
Baymak Star Kompakt Panel Radyatörler sağ veya sol bağlantı çeşitlerine uygundur.
EntegreVanalı Kullanım
Tapalı Kullanım
300 - 400 - 500 - 600 - 700 - 750 - 900
|
Panel Radyatörler balonlu naylon ile paketlenir. Köşeleri ve askı sacları darbelere karşı sert karton ile korunur. Bütün bunlardan sonra toz ve rutubete karşı shrink naylon ile ayrıca kaplanır. Ambalajlı olarak montajı yapılabilir. Böylece nakliye ve montaj esnasında hasar görmez. Sıva, boya vb. inşaat işlerinden zarar görmez. Duvara montaj için gerekli olan malzemeler ambalajın içerisinde ücretsiz olarak verilmektedir.
- Radyatörler ambalaj içinde montaj askı elemanları ile gelir. Ayrıca montaj paketinde purjörlü tapa, dübeller, vidalar, plastik papuçlar bulunmaktadır. Montaj resim ve ölçülerine uygun olarak monte edilmelidir.
- Radyatörlerin homojen olarak ısınmasını sağlamak için gerektiğinde radyatör içinde sıkışan havanın, purjörlü tapanın vida başlıklı kısmı gevşetilerek su çıkıncaya kadar bekletilmesi gerekir.
- Radyatörlerin içindeki su boşaltılmamalıdır.
- Uzun süre kullanılmayan radyatörlerin giriş ve çıkış vanaları kapatılarak korozyon oluşumu önlenir.
- Radyatörler donma tehlikesine karşı, ortam sıcaklığı 0oC’nin altına düşmemelidir.
